机器学习

神经网络

计算机学院    张腾

tengzhang@hust.edu.cn

大纲

发展历史

• 八十年代红极一时：x86 系列 CPU 和内存条技术较七十年代显著提高
• 近十年梅开二度：大数据防止过拟合，显卡等计算设备性能显著提升

神经网络

• 黄色部分就是个 M-P 神经元模型
• 大量的神经元并行串联就构成了神经网络
• 只要存在隐藏层，神经网络就拥有了非线性分类能力

形式化

引入下面的记号：

• $L$：神经网络的层数
• $n_l$：第$l$层神经元的个数
• $h_l(\cdot)$：第$l$层的激活函数
• $\Wv_l \in \Rbb^{n_l \times n_{l-1}}$：第$l-1$层到第$l$层的权重矩阵
• $\bv_l \in \Rbb^{n_l}$：第$l$层的偏置 (截距)
• $\zv_l \in \Rbb^{n_l}$：第$l$层神经元的输入
• $\av_l \in \Rbb^{n_l}$：第$l$层神经元的输出

神经网络第$l$层的计算过程：$\zv_l = \Wv_l \av_{l-1} + \bv_l$，$\av_l = h_l (\zv_l)$

整个网络$\xv = \av_0 \xrightarrow{\Wv_1,\bv_1} \zv_1 \xrightarrow{h_1} \av_1 \xrightarrow{\Wv_2,\bv_2} \cdots \xrightarrow{\Wv_L,\bv_L} \zv_L \xrightarrow{h_L} \av_L = \hat{\yv}$

激活函数

最早的 M-P 模型采用阶跃函数$\sgn(\cdot)$作为激活函数

改进方向：

• 连续并几乎处处可导，可以高效计算
• 导数的值域在合适的范围内，否则影响用梯度下降进行训练

常见的有

• Sigmoid 型：对率函数，双曲正切函数
• ReLU，带泄漏的 ReLU，带参数的 ReLU，ELU，Softplus
• Swish 函数
• Maxout 单元

Sigmoid 型

对率函数

将$\Rbb$挤压到$[0,1]$，输出拥有概率意义：

$$ \begin{align*} \quad \sigma(z) = \frac{1}{1 + \exp (-z)} = \begin{cases} 1, & z \rightarrow \infty \\ 0, & z \rightarrow -\infty \end{cases} \end{align*} $$

对率函数连续可导，在零处导数最大

$$ \begin{align*} \quad \nabla \sigma(z) = \sigma(z) (1 - \sigma(z)) \le \left( \frac{\sigma(z) + 1 - \sigma(z)}{2} \right)^2 = \frac{1}{4} \end{align*} $$

均值不等式等号成立的条件是$\sigma(z) = 1 - \sigma(z)$，即$z = 0$

双曲正切函数

将$\Rbb$挤压到$[-1,1]$，输出零中心化，对率函数的放大平移

$$ \begin{align*} \quad \tanh(z) & = \frac{\exp(z) - \exp(-z)}{\exp(z) + \exp(-z)} = \frac{1 - \exp(-2z)}{1 + \exp(-2z)} = 2 \sigma(2z) - 1 \\[2pt] & = \begin{cases} 1, & z \rightarrow \infty \\ -1, & z \rightarrow -\infty \end{cases} \\[10pt] \nabla \tanh(z) & = 4 \sigma(2z) (1 - \sigma(2z)) \le 1 \end{align*} $$

双曲正切函数连续可导，在$z = 0$处导数最大

输出零中心化使得非输入层的输入都在零附近，而双曲正切函数在零处导数最大，梯度下降更新效率较高，对率函数输出恒为正，会减慢梯度下降的收敛速度

整流线性单元

整流线性单元 (rectified linear unit, ReLU)：

$$ \begin{align*} \quad \relu(z) = \max \{ 0, z \} = \begin{cases} z & z \ge 0 \\ 0 & z < 0 \end{cases} \end{align*} $$

优点

• 计算只涉及加法、乘法和比较操作，非常高效
• 生物学解释：单侧抑制，宽兴奋边界，稀疏兴奋
• 在$z > 0$时导数恒为$1$，缓解了梯度消失问题

缺点

• 输出非零中心化，对下一层不友好
• 死亡 ReLU 问题：对异常值特别敏感

死亡 ReLU 问题

由链式法则有

$$ \begin{align*} \quad \nabla_{\wv} \relu(\wv^\top \xv + b) & = \frac{\partial \relu(\wv^\top \xv + b)}{\partial (\wv^\top \xv + b)} \frac{\partial (\wv^\top \xv + b)}{\partial \wv} \\ & = \frac{\partial \max \{ 0, \wv^\top \xv + b \}}{\partial (\wv^\top \xv + b)} \xv \\ & = \Ibb(\wv^\top \xv + b \ge 0) \xv \end{align*} $$

如果第一个隐藏层中的某个神经元对应的$(\wv,b)$初始化不当，使得对任意$\xv$有$\wv^\top \xv + b < 0$，那么其关于$(\wv,b)$的梯度将为零，在以后的训练过程中永远不会被更新

解决方案：带泄漏的 ReLU，带参数的 ReLU，ELU，Softplus

ReLU 变体

带泄漏的 ReLU：当$\wv^\top \xv + b < 0$时也有非零梯度

$$ \begin{align*} \quad \lrelu(z) & = \begin{cases} z & z \ge 0 \\ \gamma z & z < 0 \end{cases} \\ & = \max \{ 0, z \} + \gamma \min \{ 0, z \} \overset{\gamma < 1}{=} \max \{ z, \gamma z \} \end{align*} $$

其中斜率$\gamma$是一个很小的常数，比如$0.01$

带参数的 ReLU：斜率$\gamma_i$可学习

$$ \begin{align*} \quad \prelu(z) & = \begin{cases} z & z \ge 0 \\ \gamma_i z & z < 0 \end{cases} \\[4pt] & = \max \{ 0, z \} + \gamma_i \min \{ 0, z \} \end{align*} $$

可以不同神经元有不同的参数，也可以一组神经元共享一个参数

ReLU 变体

指数线性单元 (exponential linear unit, ELU)

$$ \begin{align*} \quad \elu(z) & = \begin{cases} z & z \ge 0 \\ \gamma (\exp(z) - 1) & z < 0 \end{cases} \\[4pt] & = \max \{ 0, z \} + \min \{ 0, \gamma (\exp(z) - 1) \} \end{align*} $$

Softplus 函数可以看作 ReLU 的平滑版本：

$$ \begin{align*} \quad \softplus(z) = \ln (1 + \exp(z)) \end{align*} $$

其导数为对率函数

$$ \begin{align*} \quad \nabla \softplus(z) = \frac{\exp(z)}{1 + \exp(z)} = \frac{1}{1 + \exp(-z)} \end{align*} $$

ReLU 族

Swish 函数

Swish 函数是一种自门控 (self-gated) 激活函数：

$$ \begin{align*} \quad \swish(z) = z \cdot \sigma (\beta z) = \frac{z}{1 + \exp(-\beta z)} \end{align*} $$

其中$\beta$是一个可学习的参数

• 当$\sigma (\beta z)$接近于$1$时，门处于开状态，激活函数的输出近似于$z$本身
• 当$\sigma (\beta z)$接近于$0$时，门处于关状态，激活函数的输出近似于$0$

Swish 函数

Maxout 单元

考虑神经网络的第$l$层：

$$ \begin{align*} \quad \zv_l & = \Wv_l \av_{l-1} + \bv_l \\ \av_l & = h_l (\zv_l) \end{align*} $$

前面提到的激活函数都是$\Rbb \mapsto \Rbb$的，即$[\av_l]_i = h_l ([\zv_l]_i), ~ i \in [n_l]$

Maxout 单元是$\Rbb^{n_l} \mapsto \Rbb$的，输入就是$\zv_l$，其定义为

$$ \begin{align*} \quad \maxout (\zv) = \max_{k \in [K]} \{ \wv_k^\top \zv + b_k \} \end{align*} $$

• 整体学习输入到输出间的非线性关系
• $\relu(z) = \max \{ 0, z \}$与$\lrelu(z) \overset{\gamma < 1}{=} \max \{ z, \gamma z \}$都是 Maxout 单元的特例

神经网络的表示能力

考虑所有的布尔函数，$\Xcal = \{1,-1\}^n$，$\Ycal = \{1,-1\}$

• 计算机中任意数都是用整数个 (不妨设为$b$) 个比特来表示
• 任意$f: \Rbb^n \mapsto \Rbb$在计算机中都是$g: \{1,-1\}^{nb} \mapsto \{1,-1\}^b$

对任意$n$，存在深度为$2$的神经网络表示出$\{1,-1\}^n \mapsto \{1,-1\}$的所有布尔函数

对任意目标函数$f: \{1,-1\}^n \mapsto \{1,-1\}$，设$\uv_1, \ldots, \uv_k$为正样本

• 输入层$n+1$个结点，接收输入样本$\xv$和常数$1$
• 隐藏层$2^n+1$个结点，$g_i (\xv) = \sign (\xv^\top \uv_i - (n-1))$可判断$\xv == \uv_i$
• 输出层$1$个结点，$\sign (\sum_{i \in [k]} g_i (\xv) + (k-1))$

可以证明隐藏层需要指数多的神经元是没法改进的

神经网络的表示能力

考虑$\Rbb^2 \mapsto \{1,-1\}$的函数

• 左图，5 个半空间围成的凸多面体，两层神经网络，隐藏层每个神经元对应一个半空间，输出层取 5 个半空间的交
• 右图，4 个凸多面体，三层神经网络，前两层同左图，第二个隐藏层每个神经元对应一个凸多面体，输出层取 4 个凸多面体的并
• 交：$\sign (\sum_{i \in [k]} x_i - (k-1))$、并：$\sign (\sum_{i \in [k]} x_i + (k-1))$

神经网络的表示能力

神经网络的抽象化表示

• 有向无环图$\Gcal = (\Vcal, \Ecal)$
• 边上的权重函数$w: \Ecal \mapsto \Rbb$
• 每个结点对应一个神经元，每个神经元有一个激活函数$\sigma: \Rbb \mapsto \Rbb$

若神经网络的

• 激活函数为$\sgn(\cdot)$，则$\text{VC}$维为$\Ocal (|\Ecal| \log |\Ecal|)$
• 激活函数为$\sigma(\cdot)$，则$\text{VC}$维为$\Omega (|\Ecal|^2)$、$\Ocal (|\Vcal|^2 |\Ecal|^2)$

若神经网络能表示$\{1,-1\}^n \mapsto \{1,-1\}$的所有布尔函数，则$\text{VC}$维为$2^n$，于是$2^n \le \Ocal (|\Ecal| \log |\Ecal|) \le \Ocal (|\Vcal|^3)$，从而$|\Vcal| \ge \Omega (2^{n/3})$

神经网络的表示能力

设$\Fcal_n$是图灵机在$T(n)$时间内能实现的布尔函数集合，则存在常数$b$、$c$以及神经元数不超过$c T(n)^2 + b$的神经网络能实现$\Fcal_n$

证明思路：函数 => 门电路 => 阶跃激活函数实现与或非门

万有逼近能力：设目标函数$f: [-1,1]^n \mapsto [-1,1]$是李普希茨连续函数，固定$\epsilon > 0$，存在以$\sigma(\cdot)$为激活函数的神经网络$h$使得对$\forall \xv \in [-1,1]^n$有$|f(\xv) - h(\xv)| \le \epsilon$

证明思路：将$[-1,1]^n$分解成小正方体，由于$f$李普希茨连续，因此在每个小正方体内变化很小，近似为一个常数，神经网络根据输入的$\xv$确定小正方体，然后输出$f$在那个小正方体中的均值

应用到机器学习

前$L-1$层是复合函数$\psi: \Rbb^d \mapsto \Rbb^{n_{L-1}}$，可看作一种特征变换方法

最后一层是学习器$\hat{\yv} = g(\psi(\xv); \Wv_L, \bv_L)$，对输入进行预测

• 若$y \in \{ 1, -1 \} \text{或} \{ 1,0 \}$，最后一层只需$1$个神经元，采用对率激活函数
• 若$y \in [c]$，最后一层需$c$个神经元，采用 Softmax 激活函数

对率回归也可看作只有一层 (没有隐藏层) 的神经网络

深度学习

传统机器学习：特征工程和模型学习两阶段分开进行

深度学习：特征工程和模型学习合二为一，端到端 (end-to-end)

求解参数

整个网络$\xv = \av_0 \xrightarrow{\Wv_1,\bv_1} \zv_1 \xrightarrow{h_1} \av_1 \xrightarrow{\Wv_2,\bv_2} \cdots \xrightarrow{\Wv_L,\bv_L} \zv_L \xrightarrow{h_L} \av_L = \hat{\yv}$

神经网络的优化目标为

$$ \begin{align*} \quad \min_{\Wv, \bv} ~ \frac{1}{m} \sum_{i \in [m]} \ell (\yv_i, \hat{\yv}_i) \end{align*} $$

其中损失$\ell (\yv, \hat{\yv})$的计算为正向传播

• 样本从输入层进入，经隐藏层逐层传播到最后输出层
• $\hat{\yv} = \av_L = h_L (\zv_L)$是对样本$\xv$的预测，据此计算$\ell (\yv, \hat{\yv}) = \ell (\yv, h_L (\zv_L))$

梯度下降更新公式为

$$ \begin{align*} \quad \Wv ~ \leftarrow ~ \Wv - \frac{\eta}{m} \sum_{i \in [m]} \class{yellow}{\frac{\partial \ell (\yv_i, \hat{\yv}_i)}{\partial \Wv}}, \quad \bv ~ \leftarrow ~ \bv - \frac{\eta}{m} \sum_{i \in [m]} \class{yellow}{\frac{\partial \ell (\yv_i, \hat{\yv}_i)}{\partial \bv}} \end{align*} $$

求解参数

整个网络$\xv = \av_0 \xrightarrow{\Wv_1,\bv_1} \zv_1 \xrightarrow{h_1} \av_1 \xrightarrow{\Wv_2,\bv_2} \cdots \xrightarrow{\Wv_L,\bv_L} \zv_L \xrightarrow{h_L} \av_L = \hat{\yv}$

最后一层$\zv_L = \Wv_L ~ \av_{L-1} + \bv_L$，$\av_L = h_L (\zv_L)$，由链式法则有

$$ \begin{align*} \quad \frac{\partial \ell (\yv, \hat{\yv})}{\partial \bv_L} & = \frac{\partial \ell (\yv, \hat{\yv})}{\partial \zv_L} \frac{\partial \zv_L}{\partial \bv_L} = \deltav_L^\top \frac{\partial \zv_L}{\partial \bv_L} = \deltav_L^\top \\ \frac{\partial \ell (\yv, \hat{\yv})}{\partial \Wv_L} & = \sum_{j \in [n_L]} \frac{\partial \ell (\yv, \hat{\yv})}{\partial [\zv_L]_j} \frac{\partial [\zv_L]_j}{\partial \Wv_L} = \sum_{j \in [n_L]} [\deltav_L]_j \frac{\partial [\zv_L]_j}{\partial \Wv_L} \end{align*} $$

其中$\deltav_L^\top = \partial \ell (\yv, \hat{\yv}) / \partial \zv_L \in \Rbb^{n_L}$为第$L$层的误差项，可直接求解

类似的，对第$l$层$\zv_l = \Wv_l \av_{l-1} + \bv_l$，$\av_l = h_l (\zv_l)$，由链式法则有

$$ \begin{align*} \quad \frac{\partial \ell (\yv, \hat{\yv})}{\partial \bv_l} = \deltav_l^\top, \quad \frac{\partial \ell (\yv, \hat{\yv})}{\partial \Wv_l} = \sum_{j \in [n_l]} [\deltav_l]_j \frac{\partial [\zv_l]_j}{\partial \Wv_l} \end{align*} $$

其中$\deltav_l^\top = \partial \ell (\yv, \hat{\yv}) / \partial \zv_l \in \Rbb^{n_l}$为第$l$层的误差项

反向传播

反向传播 (backpropagation, BP)：前一层误差由后一层得到

$$ \begin{align*} \quad \deltav_{l-1}^\top = \frac{\partial \ell (\yv, \hat{\yv})}{\partial \zv_{l-1}} = \frac{\partial \ell (\yv, \hat{\yv})}{\partial \zv_l} \frac{\partial \zv_l}{\partial \av_{l-1}} \frac{\partial \av_{l-1}}{\partial \zv_{l-1}} = \deltav_l^\top \Wv_l \frac{\partial h_{l-1}(\zv_{l-1})}{\partial \zv_{l-1}} \end{align*} $$

最后对第$l$层$\zv_l = \Wv_l \av_{l-1} + \bv_l$，如何求$\partial [\zv_l]_j / \partial \Wv_l$？

注意$[\zv_l]_j = \sum_k [\Wv_l]_{jk} [\av_{l-1}]_k + [\bv_l]_j$只与$\Wv_l$的第$j$行有关，于是

$$ \begin{align*} \quad & \frac{\partial [\zv_l]_j}{\partial \Wv_l} = \underbrace{\begin{bmatrix} \zerov, \ldots, \av_{l-1}, \ldots, \zerov \end{bmatrix}}_{\text{only }\av_{l-1}\text{ at }j\text{-th column}} = \av_{l-1} \ev_j^\top \\[4pt] \quad & \Longrightarrow \frac{\partial \ell (\yv, \hat{\yv})}{\partial \Wv_l} = \sum_{j \in [n_l]} [\deltav_l]_j \frac{\partial [\zv_l]_j}{\partial \Wv_l} = \av_{l-1} \sum_{j \in [n_l]} [\deltav_l]_j \ev_j^\top = \av_{l-1} \deltav_l^\top \end{align*} $$

神经网络训练

输入：训练集，验证集，相关超参数

1. 随机初始化$\Wv$和$\bv$
2. while 神经网络在验证集上的精度仍在上升
3.   对训练集中的样本随机重排序
4.   for $i = 1, \ldots, m$ do
5.     获取样本$(\xv_i, \yv_i)$
6.     正向传播，依次计算$\av_l = h_l(\Wv_l \av_{l-1} + \bv_l)$，最后得到$\ell (\yv_i, \hat{\yv}_i)$
7.     反向传播，依次计算误差项$\deltav_l^\top = \deltav_{l+1}^\top \Wv_{l+1} \diag (h_l'(\zv_l))$
8.     计算梯度$\partial \ell (\yv_i, \hat{\yv}_i) / \partial \Wv_l = \av_{l-1} \deltav_l^\top$、$\partial \ell (\yv_i, \hat{\yv}_i) / \partial \bv_l = \deltav_l^\top$
9.     采用梯度下降更新$\Wv_l$和$\bv_l$

输出：$\Wv$和$\bv$

sklearn中的神经网络

import numpy as np
from sklearn.neural_network import MLPClassifier

mlp = MLPClassifier(
    hidden_layer_sizes=(h),    # 隐藏层神经元个数
    activation='logistic',     # identity, logistic, tanh, relu
    max_iter=100,              # 最大迭代轮数
    solver='lbfgs',            # 求解器
    alpha=0,                   # 正则项系数
    batch_size=32,             # 批量大小
    learning_rate='constant',  # constant, invscaling, adaptive
    shuffle=True,              # 每轮是否将样本重新排序,
    momentum=0.9,              # 动量法系数, sgd only
    nesterovs_momentum=True,   # 动量法用Nesterov加速
    early_stopping=False,      # 是否提早停止
    warm_start=False,          # 是否开启热启动机制
    random_state=1,
    verbose=False
    ...
)

clf = mlp.fit(X, y)
acc = clf.score(X, y)

sklearn中的神经网络

• 以异或 4 个点为中心，从 2 维高斯分布中各采样 255 个样本
• 单隐藏层，对率激活函数，lbfgs 求解器

sklearn中的神经网络

• 以异或 4 个点为中心，从 2 维高斯分布中各采样 255 个样本
• 单隐藏层，3 个神经元，lbfgs 求解器

sklearn中的神经网络

• 以异或 4 个点为中心，从 2 维高斯分布中各采样 255 个样本
• 单隐藏层，7 个神经元，ReLU 激活函数

用 TensorFlow 实现

from tensorflow.keras.layers import Dense
from tensorflow.keras.models import Sequential
from tensorflow.keras.optimizers import Adam

model = Sequential()
model.add(Dense(units=3, activation="sigmoid", input_shape=(2, )))
model.add(Dense(units=1, activation='sigmoid'))

model.summary()  # 打印模型
# _________________________________________________________________
#  Layer (type)                Output Shape              Param #
# =================================================================
#  dense (Dense)               (None, 3)                 9
#
#  dense_1 (Dense)             (None, 1)                 4
#
# =================================================================
# Total params: 13
# Trainable params: 13
# Non-trainable params: 0
# _________________________________________________________________

model.compile(
    optimizer=Adam(0.1),
    loss="binary_crossentropy",
    metrics=['accuracy']
)

model.fit(X, y, epochs=10, batch_size=32)
# Epoch 1/10
# 32/32 [==============] - 0s 1ms/step - loss: 0.6481 - accuracy: 0.6309
# Epoch 2/10
# 32/32 [==============] - 0s 1ms/step - loss: 0.5064 - accuracy: 0.7500
# Epoch 3/10
# 32/32 [==============] - 0s 1000us/step - loss: 0.3309 - accuracy: 0.8369
# Epoch 4/10
# 32/32 [==============] - 0s 1ms/step - loss: 0.1383 - accuracy: 1.0000
# Epoch 5/10
# 32/32 [==============] - 0s 1ms/step - loss: 0.0643 - accuracy: 1.0000
# Epoch 6/10
# 32/32 [==============] - 0s 1ms/step - loss: 0.0395 - accuracy: 1.0000
# Epoch 7/10
# 32/32 [==============] - 0s 1ms/step - loss: 0.0276 - accuracy: 1.0000
# Epoch 8/10
# 32/32 [==============] - 0s 1ms/step - loss: 0.0208 - accuracy: 1.0000
# Epoch 9/10
# 32/32 [==============] - 0s 994us/step - loss: 0.0165 - accuracy: 1.0000
# Epoch 10/10
# 32/32 [==============] - 0s 997us/step - loss: 0.0134 - accuracy: 1.0000

loss, acc = model.evaluate(X, y, verbose=2)
# 32/32 - 0s - loss: 0.0121 - accuracy: 1.0000 - 93ms/epoch - 3ms/step

用 TensorFlow 实现

• 以异或 4 个点为中心，从 2 维高斯分布中各采样 255 个样本
• 单隐藏层，对率激活函数，Adam 求解器

梯度消失

神经网络中误差反向传播的迭代公式为

$$ \begin{align*} \quad \deltav_l^\top = \frac{\partial \ell (\yv, \hat{\yv})}{\partial \zv_l} = \frac{\partial \ell (\yv, \hat{\yv})}{\partial \zv_{l+1}} \frac{\partial \zv_{l+1}}{\partial \av_l} \frac{\partial \av_l}{\partial \zv_l} = \deltav_{l+1}^\top \Wv_{l+1} \diag (h_l'(\zv_l)) \end{align*} $$

对于 Sigmoid 型激活函数

• $\nabla \sigma(z) = \sigma(z) (1 - \sigma(z)) \le 1/4$
• $\nabla \tanh(z) = 4 \sigma(2z) (1 - \sigma(2z)) \le 1$

误差每传播一层都会乘以一个小于等于$1$的系数，当网络层数很深时，梯度会不断衰减甚至消失，使得整个网络很难训练

解决方案：使用导数比较大的激活函数，比如 ReLU

残差网络

残差模块 $\zv_l = \av_{l-1} + \class{yellow}{\Uv_2 \cdot h(\Uv_1 \cdot \av_{l-1} + \cv_1) + \cv_2} = \av_{l-1} + \class{yellow}{f(\av_{l-1})}$

假设$\av_l = \zv_l$，即残差模块输出不使用激活函数，对$\forall t \in [l]$有

$$ \begin{align*} \quad \av_l = \av_{l-1} + f(\av_{l-1}) = \av_{l-2} + f(\av_{l-2}) + f(\av_{l-1}) = \cdots = \av_{l-t} + \sum_{i=l-t}^{l-1} f(\av_i) \end{align*} $$

低层输入可以恒等传播到任意高层

残差网络

低层输入可以恒等传播到任意高层

$$ \begin{align*} \quad \av_l = \av_{l-t} + \sum_{i=l-t}^{l-1} f(\av_i) \end{align*} $$

由链式法则有

$$ \begin{align*} \quad \frac{\partial \ell}{\partial \av_{l-t}} & = \frac{\partial \ell}{\partial \av_l} \frac{\partial \av_l}{\partial \av_{l-t}} = \frac{\partial \ell}{\partial \av_l} \left( \frac{\partial \av_{l-t}}{\partial \av_{l-t}} + \frac{\partial }{\partial \av_{l-t}} \sum_{i=l-t}^{l-1} f(\av_i) \right) \\ & = \frac{\partial \ell}{\partial \av_l} \left( \Iv + \frac{\partial }{\partial \av_{l-t}} \sum_{i=l-t}^{l-1} f(\av_i) \right) \\ & = \frac{\partial \ell}{\partial \av_l} + \frac{\partial \ell}{\partial \av_l} \left( \frac{\partial }{\partial \av_{l-t}} \sum_{i=l-t}^{l-1} f(\av_i) \right) \end{align*} $$

高层误差可以恒等传播到任意低层，梯度消失得以缓解

卷积神经网络

图像数据集 ImageNet：

• 共有$14,197,122$训练图片、$50,000$验证图片、$100,000$测试图片
• 共有$1,000$个类别，通过众包进行标注
• 图片分辨率：$256 \times 256$、$224 \times 224$、$299 \times 299$

用全连接网络训练 ImageNet

• 图片全部裁减到$224 \times 224$，输入层神经元个数为$50,176$
• 共有$1,000$个类别，输出层神经元个数为$1,000$
• 假设只有一个隐藏层，神经元个数取个折中$10,000$

总参数量为$(50,176 + 1,000) \times 10,000 = 511,760,000$

• 训练效率非常低
• 很容易出现过拟合

局部连接 权值共享

局部连接：每个神经元只与前一层确定数量的 (远小于总数) 神经元相连

权值共享：确定数量的神经元均采用相同的输入权重系数

限制神经元的输入权重个数，降低参数规模，降低模型复杂度

局部连接 权值共享

$$ \begin{align*} \qquad \qquad \qquad \qquad a_1 & = x_1 \times w_1 + x_2 \times w_2 + x_3 \times w_3 \\ a_2 & = x_2 \times w_1 + x_3 \times w_2 + x_4 \times w_3 \\ a_3 & = x_3 \times w_1 + x_4 \times w_2 + x_5 \times w_3 \\ a_4 & = x_4 \times w_1 + x_5 \times w_2 + x_6 \times w_3 \end{align*} $$

卷积神经网络：局部连接，权值共享

一维卷积

$$ \begin{align*} \quad (f \otimes g) [n] = \sum_{m = -\infty}^\infty f[m] \cdot g[n-m] \end{align*} $$

取$f[i] = x_i$，$g[-2] = w_3$，$g[-1] = w_2$，$g[0] = w_1$，其余为零

$$ \begin{align*} \quad a_n = x_n w_1 + x_{n+1} w_2 + x_{n+2} w_3 = \sum_{m = -\infty}^\infty f[m] \cdot g[n-m] = (f \otimes g) [n] \end{align*} $$

二维卷积

针对输入是矩阵的情形

深色区域称为对应输出神经元的感受野 (receptive field)

二维卷积 图像滤波

平滑去噪

$\otimes ~ \begin{bmatrix} \frac{1}{9} & \frac{1}{9} & \frac{1}{9} \\ \frac{1}{9} & \frac{1}{9} & \frac{1}{9} \\ \frac{1}{9} & \frac{1}{9} & \frac{1}{9} \end{bmatrix} ~ =$

二维卷积 图像滤波

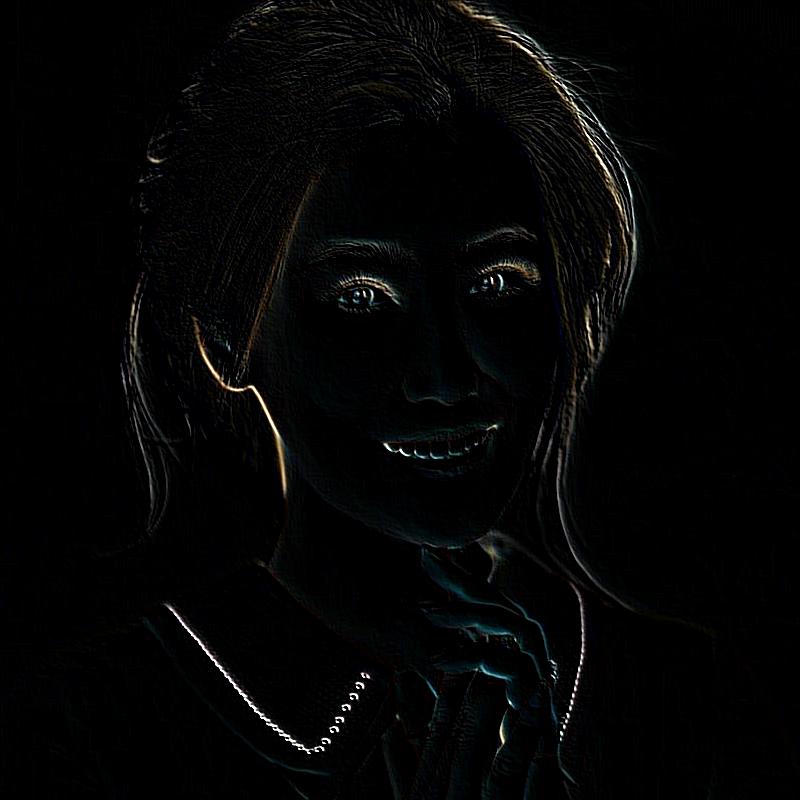

边缘提取

$\otimes ~ \begin{bmatrix} 0 & 1 & 1 \\ -1 & 0 & 1 \\ -1 & -1 & 0 \end{bmatrix} ~ = $

经典网络 LeNet-5

LeNet-5 手写数字识别

import numpy as np
import tensorflow as tf
from tensorflow.keras import Sequential
from tensorflow.keras.datasets.mnist import load_data
from tensorflow.keras.layers import (AveragePooling2D, Conv2D, Dense, Dropout, Flatten)
from tensorflow.keras.optimizers import Adam

(x_train, y_train), (x_test, y_test) = load_data()
x_train, x_test = x_train / 255.0, x_test / 255.0
x_train = np.expand_dims(x_train, -1)
x_test = np.expand_dims(x_test, -1)

model = Sequential()
model.add(Conv2D(6, (5, 5), activation="relu", padding="same", input_shape=(28, 28, 1)))
model.add(AveragePooling2D(pool_size=(2, 2)))
model.add(Conv2D(16, (5, 5), activation="relu"))
model.add(AveragePooling2D(pool_size=(2, 2)))
model.add(Conv2D(120, (5, 5), activation="relu"))
model.add(Flatten())
model.add(Dense(84, activation="relu"))
model.add(Dense(10, activation="softmax"))
model.summary()
# Model: "sequential"
# ---------------------------------------------------------------------------
# ┃ Layer (type)                           ┃ Output Shape       ┃ Param # ┃
# ---------------------------------------------------------------------------
# │ conv2d (Conv2D)                        │ (None, 28, 28, 6)  │     156 │
# │ average_pooling2d (AveragePooling2D)   │ (None, 14, 14, 6)  │       0 │
# │ conv2d_1 (Conv2D)                      │ (None, 10, 10, 16) │   2,416 │
# │ average_pooling2d_1 (AveragePooling2D) │ (None, 5, 5, 16)   │       0 │
# │ conv2d_2 (Conv2D)                      │ (None, 1, 1, 120)  │  48,120 │
# │ flatten (Flatten)                      │ (None, 120)        │       0 │
# │ dense (Dense)                          │ (None, 84)         │  10,164 │
# │ dense_1 (Dense)                        │ (None, 10)         │     850 │
# ---------------------------------------------------------------------------
# Total params: 61,706 (241.04 KB)
# Trainable params: 61,706 (241.04 KB)
# Non-trainable params: 0 (0.00 B)

model.compile(optimizer=Adam(0.001), loss="sparse_categorical_crossentropy", metrics=["acc"])
model.fit(x_train, y_train, epochs=5, verbose=1)
# Epoch 1/5
# 1875/1875 ━━━━━━━━━━━━━━━━━━━━ 4s 871us/step - accuracy: 0.8697 - loss: 0.4374
# Epoch 2/5
# 1875/1875 ━━━━━━━━━━━━━━━━━━━━ 2s 930us/step - accuracy: 0.9761 - loss: 0.0774
# Epoch 3/5
# 1875/1875 ━━━━━━━━━━━━━━━━━━━━ 2s 928us/step - accuracy: 0.9841 - loss: 0.0522
# Epoch 4/5
# 1875/1875 ━━━━━━━━━━━━━━━━━━━━ 2s 951us/step - accuracy: 0.9876 - loss: 0.0402
# Epoch 5/5
# 1875/1875 ━━━━━━━━━━━━━━━━━━━━ 2s 983us/step - accuracy: 0.9893 - loss: 0.0329

model.evaluate(x_test, y_test, verbose=2)
# 313/313 - 1s - 3ms/step - acc: 0.9898 - loss: 0.0330

语言模型

对于给定序列$\xv_1, \ldots, \xv_T$，计算联合概率$p(\xv_T, \ldots, \xv_1)$

• $p(\text{make America great again}) > p(\text{great America make again}) ?$，判别哪个序列更像人话
• 预测下一个词：hello [ world | China | Wuhan | HUST ]？

前面的词很重要：As the debugger reports no error, the screen prints hello world

根据条件概率公式

$$ \begin{align*} \quad p(\xv_T, \ldots, \xv_1) = p(\xv_T | \xv_{T-1}, \ldots, \xv_1) \cdots p(\xv_3 | \xv_2, \xv_1) ~ p(\xv_2 | \xv_1) ~ p(\xv_1) \end{align*} $$

引入马尔可夫假设：当前词出现的概率只依赖于前$n - 1$个词

n-gram 统计语言模型

当前词出现的概率只依赖于前$n - 1$个词

• $n = 1: p(\xv_i | \xv_{i-1}, \ldots, \xv_1) = p(\xv_i)$
• $n = 2: p(\xv_i | \xv_{i-1}, \ldots, \xv_1) = p(\xv_i | \xv_{i-1})$
• $n = 3: p(\xv_i | \xv_{i-1}, \ldots, \xv_1) = p(\xv_i | \xv_{i-1}, \xv_{i-2})$

优点：

• 采用极大似然估计，参数易训练 (数数)
• 完全包含了前$n - 1$个词的全部信息
• 可解释性强，直观易理解

缺点：

• 不够灵活，只能固定地看前$n - 1$个词
• 随着$n$的增大，参数空间呈指数增长
• 单纯的基于统计频次，泛化能力差

神经语言模型

第一层为嵌入 (embedding) 层

• 设词典里共有$N$个词
• $N$维独热编码 → $d$维词向量
• 可学习参数总个数为$N \times d$

$4$个词的滑动窗口，词向量维度$d = 5$，隐藏层神经元个数$13$

神经网络的结构得先固定，故滑动窗口大小得先固定，模型灵活性不够

循环神经网络

处理任意长序列，记住之前得到的信息

给定序列$\xv_1, \ldots, \xv_T$，循环神经网络更新为

$$ \begin{align*} \quad \av_t = h(\class{yellow}{\Uv \av_{t-1}} + \Wv \xv_t + \bv), ~ \av_0 = \zerov \end{align*} $$

其中$h$是一个非线性激活函数

循环神经网络隐藏层神经元存在自指，时间维度上权值共享

动力系统观点

$$ \begin{align*} \quad \zv_t & = \class{yellow}{\Uv \av_{t-1}} + \Wv \xv_t + \bv \\ \av_t & = h(\zv_t) \end{align*} $$

循环神经网络的更新可以看成一个动力系统，因此隐藏层的输出$\av_t$在很多文献上也称为状态 (state)

梯度下降就是在用 (前向) 欧拉法离散地求解动力系统

$$ \begin{align*} \quad \wv_{t+1} = \wv_t - \eta f'(\wv_t) \Longrightarrow \frac{\wv_{t+1} - \wv_t}{\eta} = - f'(\wv_t) \Longrightarrow \dot{\wv} = - f'(\wv) \end{align*} $$

Nesterov 加速梯度的动力系统表示：$\ddot{\wv} + (3/t) \dot{\wv} = - f'(\wv)$

动力系统 (dynamical system)：使用 (微分) 方程描述空间中所有点随时间变化情况的系统

动力系统观点

梯度下降的微分方程表示：$\dot{\wv} = - f'(\wv)$

引入函数

$$ \begin{align*} \quad \Ecal(t) & = t (f(\wv) - f^\star) + \frac{1}{2} \| \wv - \wv^\star \|_2^2 \\ \Ecal'(t) & = f(\wv) - f^\star + t \dot{\wv}^\top f'(\wv) + \dot{\wv}^\top (\wv - \wv^\star) \\ & = - \|f'(\wv)\|_2^2 + f(\wv) - f^\star - f'(\wv)^\top (\wv - \wv^\star) \\ & = - \|f'(\wv)\|_2^2 + f(\wv) + f'(\wv)^\top (\wv^\star - \wv) - f^\star \leq 0 \end{align*} $$

根据$\Ecal$单调下降可得梯度下降的收敛率

$$ \begin{align*} \quad f(\wv) - f^\star \leq \frac{\Ecal(t)}{t} \leq \frac{\Ecal(0)}{t} = \frac{\| \wv_0 - \wv^\star \|_2^2}{2t} = O \left( \frac{1}{t} \right) \end{align*} $$

应用到机器学习

序列到类别的模式

输入$\xv_1, \ldots, \xv_T$，输出$\yhat \in [c]$，文本分类、情感分析

两种模式：

• 序列的最终表示$\av_T$输入给分类器$g$进行分类：$\hat{y} = g(\av_T)$
• 将整个序列的平均状态$\av$输入给分类器$g$进行分类：$\hat{y} = g(\av)$

IMDB 影评情感分析

import numpy as np
import tensorflow as tf
from tensorflow.keras.datasets import imdb
from tensorflow.keras.layers import Dense, Embedding, SimpleRNN
from tensorflow.keras.models import Sequential

vocabulary = 10000  # 只用词典使用频率前10000的单词
(X_train, y_train), (X_test, y_test) = imdb.load_data(num_words=vocabulary)

# 构建字典 key为id value为单词 +3是因为0、1、2是保留的
id_to_word = {id_ + 3: word for word, id_ in imdb.get_word_index().items()}

# 0表示填充令牌"<pad>" 1表示序列开始"<sos>" 2表示未知单词"<unk>"
for id_, token in enumerate(("<pad>", "<sos>", "<unk>")):
    id_to_word[id_] = token

# 显示前5条评论的前10个单词的id表示和原文
for i in range(5):
    print(X_train[i][:10])
    print(" ".join([id_to_word[id_] for id_ in X_train[i][:10]]))
# [1, 14, 22, 16, 43, 530, 973, 1622, 1385, 65]
# <sos> this film was just brilliant casting location scenery story
# [1, 194, 1153, 194, 8255, 78, 228, 5, 6, 1463]
# <sos> big hair big boobs bad music and a giant
# [1, 14, 47, 8, 30, 31, 7, 4, 249, 108]
# <sos> this has to be one of the worst films
# [1, 4, 2, 2, 33, 2804, 4, 2040, 432, 111]
# <sos> the <unk> <unk> at storytelling the traditional sort many
# [1, 249, 1323, 7, 61, 113, 10, 10, 13, 1637]
# <sos> worst mistake of my life br br i picked


def my_pad_sequences(  # tf.keras.utils.pad_sequences用到了numpy2已经删掉的api，手动改
    sequences,
    maxlen=None,
    dtype="int32",
    padding="pre",
    truncating="pre",
    value=0.0,
):
    num_samples = len(sequences)
    lengths = []
    sample_shape = ()
    flag = True
    for x in sequences:
        try:
            lengths.append(len(x))
            if flag and len(x):
                sample_shape = np.asarray(x).shape[1:]
                flag = False
        except TypeError as e:
            raise ValueError(
                "`sequences` must be a list of iterables. "
                f"Found non-iterable: {str(x)}"
            ) from e

    if maxlen is None:
        maxlen = np.max(lengths)

    is_dtype_str = np.issubdtype(dtype, np.str_) or np.issubdtype(
        dtype, np.str_
    )
    if isinstance(value, str) and dtype != object and not is_dtype_str:
        raise ValueError(
            f"`dtype` {dtype} is not compatible with `value`'s type: "
            f"{type(value)}\nYou should set `dtype=object` for variable length "
            "strings."
        )

    x = np.full((num_samples, maxlen) + sample_shape, value, dtype=dtype)
    for idx, s in enumerate(sequences):
        if not len(s):
            continue  # empty list/array was found
        if truncating == "pre":
            trunc = s[-maxlen:]
        elif truncating == "post":
            trunc = s[:maxlen]
        else:
            raise ValueError(f'Truncating type "{truncating}" not understood')

        # check `trunc` has expected shape
        trunc = np.asarray(trunc, dtype=dtype)
        if trunc.shape[1:] != sample_shape:
            raise ValueError(
                f"Shape of sample {trunc.shape[1:]} of sequence at "
                f"position {idx} is different from expected shape "
                f"{sample_shape}"
            )

        if padding == "post":
            x[idx, : len(trunc)] = trunc
        elif padding == "pre":
            x[idx, -len(trunc):] = trunc
        else:
            raise ValueError(f'Padding type "{padding}" not understood')
    return x


X_train = my_pad_sequences(X_train, maxlen=100)
X_test = my_pad_sequences(X_test, maxlen=100)

model = Sequential()
model.add(Embedding(vocabulary, 32))
model.add(SimpleRNN(32))
model.add(Dense(1, activation='sigmoid'))
model.compile(optimizer='adam', loss='binary_crossentropy', metrics=['acc'])
model.fit(X_train, y_train, epochs=5, batch_size=128)
# Epoch 1/5
# 196/196 ━━━━━━━━━━━━━━━━━━━━ 4s 10ms/step - acc: 0.6020 - loss: 0.6403
# Epoch 2/5
# 196/196 ━━━━━━━━━━━━━━━━━━━━ 1s 7ms/step - acc: 0.8699 - loss: 0.3273
# Epoch 3/5
# 196/196 ━━━━━━━━━━━━━━━━━━━━ 1s 7ms/step - acc: 0.9195 - loss: 0.2221
# Epoch 4/5
# 196/196 ━━━━━━━━━━━━━━━━━━━━ 1s 7ms/step - acc: 0.9490 - loss: 0.1494
# Epoch 5/5
# 196/196 ━━━━━━━━━━━━━━━━━━━━ 1s 7ms/step - acc: 0.9662 - loss: 0.1084

model.evaluate(X_test, y_test, verbose=2)
# 782/782 - 2s - 2ms/step - acc: 0.8277 - loss: 0.4840

应用到机器学习

同步的序列到序列模式

输入$\xv_1, \ldots, \xv_T$，同步输出$\yhat_1, \ldots, \yhat_T$，词性标注、股市预测

$$ \begin{align*} \quad \hat{y}_t = g(\av_t), ~ \forall t \in [T] \end{align*} $$

应用到机器学习

异步的序列到序列模式，也称为编码器-解码器模型

输入$\xv_1, \ldots, \xv_T$，输出$\yvhat_1, \ldots, \yvhat_S$，无需同步输出和保持相同长度，机器翻译、问答系统、图像描述

$$ \begin{align*} \quad \av_t & = h_1 (\av_{t-1}, \xv_t), ~ \forall t \in [T] \\ \av_{T+t} & = h_2 (\av_{T+t-1}, \yvhat_{t-1}), ~ \forall t \in [S] \\ \yvhat_t & = g(\av_{T+t}), ~ \forall t \in [S] \end{align*} $$

随时间反向传播

对$\zv = \Wv \av + \bv$有

$$ \begin{align*} \quad \frac{\partial z_j}{\partial \Wv} = \av \ev_j^\top, \quad \frac{\partial \zv}{\partial \bv} = \Iv, \quad \frac{\partial \zv}{\partial \av} = \Wv \end{align*} $$

同理对$\zv_k = \Uv \av_{k-1} + \Wv \xv_k + \bv$有

$$ \begin{align*} \quad\frac{\partial [\zv_k]_j}{\partial \Uv} = \av_{k-1} \ev_j^\top, \quad \frac{\partial [\zv_k]_j}{\partial \Wv} = \xv_k \ev_j^\top, \quad \frac{\partial \zv_k}{\partial \bv} = \Iv, \quad \frac{\partial \zv_k}{\partial \av_{k-1}} = \Uv \end{align*} $$

随时间反向传播 (backpropagation through time, BPTT)：

• 循环神经网络可看作展开的多层前馈网络，每层对应每个时刻
• 所有层参数共享，因此参数的真实梯度是所有“展开层”的梯度之和

随时间反向传播

对$\zv_k = \Uv \av_{k-1} + \Wv \xv_k + \bv$有

$$ \begin{align*} \quad\frac{\partial [\zv_k]_j}{\partial \Uv} = \av_{k-1} \ev_j^\top, \quad \frac{\partial [\zv_k]_j}{\partial \Wv} = \xv_k \ev_j^\top, \quad \frac{\partial \zv_k}{\partial \bv} = \Iv, \quad \frac{\partial \zv_k}{\partial \av_{k-1}} = \Uv \end{align*} $$

记时刻$t$损失为$\Lcal_t$，总损失$\Lcal = \sum_{t \in [T]} \Lcal_t$，$\deltav_{t,k}^\top = \partial \Lcal_t / \partial \zv_k$为时刻$t$的损失对时刻$k \in [t]$隐藏层输入的导数

注意$\av_k = h(\zv_k)$，由链式法则

$$ \begin{align*} \quad\deltav_{t,k}^\top = \frac{\partial \Lcal_t}{\partial \zv_k} = \frac{\partial \Lcal_t}{\partial \zv_{k+1}} \frac{\partial \zv_{k+1}}{\partial \av_k} \frac{\partial \av_k}{\partial \zv_k} = \deltav_{t,k+1}^\top \Uv ~ \diag (h'(\zv_k)) \end{align*} $$

依然有反向传播的结构

随时间反向传播

对$\zv_k = \Uv \av_{k-1} + \Wv \xv_k + \bv$有

$$ \begin{align*} \quad\frac{\partial [\zv_k]_j}{\partial \Uv} = \av_{k-1} \ev_j^\top, \quad \frac{\partial [\zv_k]_j}{\partial \Wv} = \xv_k \ev_j^\top, \quad \frac{\partial \zv_k}{\partial \bv} = \Iv, \quad \frac{\partial \zv_k}{\partial \av_{k-1}} = \Uv \end{align*} $$

记时刻$t$损失为$\Lcal_t$，总损失$\Lcal = \sum_{t \in [T]} \Lcal_t$，$\deltav_{t,k}^\top = \partial \Lcal_t / \partial \zv_k$为时刻$t$的损失对时刻$k \in [t]$隐藏层输入的导数

$$ \begin{align*} \quad\frac{\partial \Lcal}{\partial \Uv} & = \sum_{t \in [T]} \sum_{k \in [t]} \sum_j \frac{\partial \Lcal_t}{\partial [\zv_k]_j} \frac{\partial [\zv_k]_j}{\partial \Uv} = \sum_{t \in [T]} \sum_{k \in [t]} \av_{k-1} \deltav_{t,k}^\top \\ \frac{\partial \Lcal}{\partial \Wv} & = \sum_{t \in [T]} \sum_{k \in [t]} \sum_j \frac{\partial \Lcal_t}{\partial [\zv_k]_j} \frac{\partial [\zv_k]_j}{\partial \Wv} = \sum_{t \in [T]} \sum_{k \in [t]} \xv_k \deltav_{t,k}^\top \\ \frac{\partial \Lcal}{\partial \bv} & = \sum_{t \in [T]} \sum_{k \in [t]} \frac{\partial \Lcal_t}{\partial \zv_k} \frac{\partial \zv_k}{\partial \bv} = \deltav_{t,k}^\top \end{align*} $$

长程依赖问题

设$t > k$，反向传播公式经递推有

$$ \begin{align*} \quad \deltav_{t,k}^\top = \deltav_{t,k+1}^\top \Uv ~ \diag (h'(\zv_k)) = \cdots = \deltav_{t,t} ~ \Pi_{\tau=k}^{t-1} \left( \Uv ~ \diag (h'(\zv_\tau)) \right) \end{align*} $$

定义$\gamma = \| \Uv ~ \diag (h'(\zv_\tau)) \|$

• 若$\gamma > 1$，当$t - k \rightarrow \infty$时，出现梯度爆炸
• 若$\gamma < 1$，当$t - k \rightarrow \infty$时，出现梯度消失

长程依赖问题：循环神经网络理论上可学习长时间间隔状态间的依赖，但由于梯度爆炸/消失，实际上只能学习短期的依赖

• 挑选激活函数使得$\| \Uv ~ \diag (h'(\zv_\tau)) \| \approx 1$，需要足够的炼丹经验
• 梯度爆炸：权重衰减，梯度截断
• 梯度消失：引入残差结构$\av_t = \av_{t-1} + f(\xv_t, \av_{t-1})$，但随着时间$t$的增长，$\av_t$会越来越大，隐状态变得饱和，但其存储信息的能力是有限的

门控机制

有选择地加入新信息，同时有选择地遗忘之前累积的信息

• 长短期记忆 (long short-term memory, LSTM) 网络
• 门控循环单元 (gated recurrent unit, GRU) 网络

LSTM 网络

引入一个新的内部状态$\cv_t$专门进行线性的循环信息传递，同时输出信息给隐藏层的外部状态$\av_t$

$$ \begin{align*} \cv_t & = \fv_t \odot \cv_{t-1} + \iv_t \odot \widetilde{\cv}_t \\ \av_t & = \ov_t \odot \tanh(\cv_t) \end{align*} $$

其中$\odot$为向量元素乘积

• $\widetilde{\cv}_t = \tanh(\Wv_c \xv_t + \Uv_c \av_{t−1} + \bv_c)$是通过非线性函数得到的候选状态
• 遗忘门$\fv_t = \sigma(\Wv_f \xv_t + \Uv_f \av_{t−1} + \bv_f) \in (0,1)$控制上一个时刻的内部状态$\cv_{t-1}$需要遗忘多少信息
• 输入门$\iv_t = \sigma(\Wv_i \xv_t + \Uv_i \av_{t−1} + \bv_i) \in (0,1)$控制当前时刻的候选状态$\widetilde{\cv}_t$需要保存多少信息
• 输出门$\ov_t = \sigma(\Wv_o \xv_t + \Uv_o \av_{t−1} + \bv_o) \in (0,1)$控制当前时刻的内部状态$\cv_t$需要输出多少信息给外部状态$\av_t$

LSTM 网络

LSTM 网络

LSTM 网络的紧凑形式

$$ \begin{align*} \quad \begin{bmatrix} \widetilde{\cv}_t \\ \ov_t \\ \iv_t \\ \fv_t \end{bmatrix} & = \begin{bmatrix} \tanh \\ \sigma \\ \sigma \\ \sigma \end{bmatrix} \left( \Wv \begin{bmatrix} \xv_t \\ \av_{t-1} \end{bmatrix} + \bv \right) \\ \cv_t & = \fv_t \odot \cv_{t-1} + \iv_t \odot \widetilde{\cv}_t \\ \av_t & = \ov_t \odot \tanh(\cv_t) \end{align*} $$

循环神经网络中的隐状态$\av$存储了历史信息，可以看作一种记忆，但它每个时刻都会被重写，因此只是一种短期记忆

LSTM 中的记忆单元$\cv$可以在某个时刻捕捉到关键信息将其保存，且生命周期要长于短期记忆$\av$，因此称为长的短期记忆

LSTM 网络变种

无遗忘门的 LSTM 网络：$\cv_t = \fv_t \odot \cv_{t-1} + \iv_t \odot \widetilde{\cv}_t$，记忆饱和

peephole 连接：三个门不但依赖于输入$\xv_t$和上一时刻的隐状态$\av_{t−1}$，也依赖于上一个时刻的记忆单元$\cv_{t−1}$

$$ \begin{align*} \quad \fv_t & = \sigma(\Wv_f \xv_t + \Uv_f \av_{t−1} + \Vv_f \cv_{t−1} + \bv_f) \\ \iv_t & = \sigma(\Wv_i \xv_t + \Uv_i \av_{t−1} + \Vv_i \cv_{t−1} + \bv_i) \\ \ov_t & = \sigma(\Wv_o \xv_t + \Uv_o \av_{t−1} + \Vv_o \cv_{t−1} + \bv_o) \end{align*} $$

耦合输入门和遗忘门：LSTM 中的输入门和遗忘门有些互补关系，同时用两个门存在冗余

$$ \begin{align*} \quad \cv_t = (\onev - \iv_t) \odot \cv_{t-1} + \iv_t \odot \widetilde{\cv}_t \end{align*} $$

GRU 网络

不引入额外的记忆单元，更新方式为

$$ \begin{align*} \quad \av_t = \zv_t \odot \av_{t−1} + (\onev − \zv_t) \odot \widetilde{\av}_t \end{align*} $$

• $\zv_t = \sigma(\Wv_z \xv_t + \Uv_z \av_{t−1} + \bv_z) \in (0,1)$为更新门
• $\widetilde{\av}_t = \tanh(\Wv_a \xv_t + \Uv_a (\rv_t \odot \av_{t−1}) + \bv_a)$表示当前时刻的候选状态
• $\rv_t = \sigma(\Wv_r \xv_t + \Uv_r \av_{t−1} + \bv_r) \in (0,1)$为重置门，控制候选状态$\widetilde{\av}_t$的计算是否依赖上一时刻的状态$\av_{t−1}$

几个特例

• $\zv_t = \onev$，当前状态$\av_t$等于上一时刻状态$\av_{t−1}$，和当前输入$\xv_t$无关
• $\zv_t = \zerov$、$\rv = \onev$，GRU 网络退化为简单循环网络
• $\zv_t = \zerov$、$\rv = \zerov$，当前状态$\av_t$只和当前输入$\xv_t$相关，和上一时刻的状态$\av_{t−1}$无关

GRU 网络

深层循环网络

增加同一时刻网络输入到输出之间的路径$\xv_t \rightarrow \hat{y}_t$，从而增强循环神经网络的能力

堆叠循环神经网络：将多个循环网络堆叠起来

深层循环网络

增加同一时刻网络输入到输出之间的路径$\xv_t \rightarrow \hat{y}_t$，从而增强循环神经网络的能力

双向循环神经网络：两层循环神经网络信息传递方向不同

注意力机制

编码器-解码器 (encoder-decoder) 模型

$$ \begin{align*} \av_{T+1} = f(\xv_1, \ldots, \xv_T), \quad \yv_s = g(\av_{T+1}, \yv_1, \ldots, \yv_{s-1}), ~ s \in [S] \end{align*} $$

问题：生成每个目标$\yv_s$时，使用的都是相同的语义编码$\av_{T+1}$

I love you China → 我爱你 中国

注意力机制

每次输出，从输入序列中遴选信息，使用不同的语义编码

$$ \begin{align*} \quad \cv_1 & = f_1(\xv_1, \ldots, \xv_T), \quad \yv_1 = g(\cv_1) \\ \cv_2 & = f_2(\xv_1, \ldots, \xv_T), \quad \yv_2 = g(\cv_2, \yv_1) \\ \cv_3 & = f_3(\xv_1, \ldots, \xv_T), \quad \yv_3 = g(\cv_3, \yv_1, \yv_2) \\ & \qquad \vdots \\ \cv_S & = f_S(\xv_1, \ldots, \xv_T), \quad \yv_S = g(\cv_S, \yv_1, \yv_2, \ldots, \yv_{S-1}) \\ \end{align*} $$

引入一个和当前输出相关的查询$\qv$，通过打分函数$s(\cdot, \cdot)$计算每个输入与查询之间的相关性，即注意力，据此计算语义编码$\cv$

• 打分函数的设计？
• 如何计算$\cv = \att(\Xv, \qv)$

注意力机制

打分函数

• 加性模型：$s(\xv_i, \qv) = \vv^\top \tanh (\Wv \xv_i + \Uv \qv)$
• 点积模型：$s(\xv_i, \qv) = \xv_i^\top \qv$
• 缩放点积模型：$s(\xv_i, \qv) = \xv_i^\top \qv / \sqrt{d}$
• 双线性模型：$s(\xv_i, \qv) = \xv_i^\top \Wv \qv$

其中$\Wv, \Uv, \vv$为可学习的参数，$d$为输入向量的维度

计算$\att(\Xv, \qv)$：依据注意力值加权平均，例如

$$ \begin{align*} \quad \att(\Xv, \qv) = \sum_{t \in [T]} \class{yellow}{\alpha_t} \xv_t, \quad \class{yellow}{\alpha_t} = \softmax (s(\xv_t, \qv)) = \frac{\exp(s(\xv_t, \qv))}{\sum_{i \in [T]} \exp(s(\xv_i, \qv))} \end{align*} $$

软性注意力机制

注意力机制变体

硬性注意力：只注意一个输入

• 选取注意力值最高的：$j = \argmax_{t \in [T]} \alpha_t$，$\att(\Xv, \qv) = \xv_j$
• 根据注意力分布随机采样

缺点：损失函数与注意力值的函数关系不可导，无法使用反向传播进行训练

键值对注意力：输入$(\Kv, \Vv) = [(\kv_1, \vv_1), \ldots, (\kv_T, \vv_T)]$

• 键用来计算注意力，值用来计算输出
• 当$\Kv = \Vv$时，键值对注意力就退化成普通的注意力

$$ \begin{align*} \quad \att((\Kv, \Vv), \qv) = \sum_{t \in [T]} \class{yellow}{\alpha_t} \vv_t, \quad \class{yellow}{\alpha_t} = \frac{\exp(s(\kv_t, \qv))}{\sum_{i \in [T]} \exp(s(\kv_i, \qv))} \end{align*} $$

注意力机制变体

注意力机制变体

多头注意力：多个查询并行$\Qv = [\qv_1, \ldots, \qv_M]$，选取多组信息

$$ \begin{align*} \quad \att((\Kv, \Vv), \Qv) = \mlp(\att((\Kv, \Vv), \qv_1) \oplus \cdots \oplus \att((\Kv, \Vv), \qv_M)) \end{align*} $$

其中$\oplus$表示向量拼接

结构化注意力：

• 前面的注意力机制都假设所有输入信息同等重要，是一种扁平结构
• 如果输入信息本身具有层次结构，比如文本可以分为词、句子、段落、篇章等不同粒度的层次，可以使用层次化注意力进行更好的信息选择

注意力机制应用

注意力机制一般作为神经网络的一个组件，用来做信息遴选

• 查询通常采用解码器的隐藏状态
• 键、值通常采用编码器的隐藏状态

指针网络：将注意力分布作为指出相关信息位置的软性指针

注意力机制应用

建立输入序列间的长距离依赖关系

• CNN、RNN 都是局部编码，只有增加层数才能进行远距离信息交互
• 全连接神经网络可直接进行远距离信息交互，但参数对位置是固定的

自注意力机制

• 每个输入同时充当查询、键、值三个角色，输入之间相互计算注意力
• 忽略了输入信息的位置，单独使用时需加入位置编码信息来进行修正

$$ \begin{align*} \quad \Xv & = [\xv_1, \ldots, \xv_T] \in \Rbb^{d \times T} \\ \Qv & = \Wv_Q \Xv, \quad \Kv = \Wv_K \Xv, \quad \Vv = \Wv_V \Xv \\ \cv_i & = \att((\Kv, \Vv), \qv_i) = \sum_{t \in [T]} \alpha_{it} \vv_t = \sum_{t \in [T]} \softmax(s(\qv_i, \kv_t)) \vv_t \end{align*} $$
